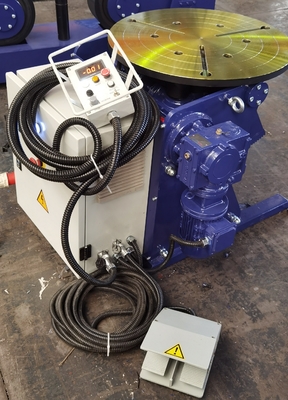

เครื่องวางตำแหน่งเครื่องเชื่อมท่อขนาด 300 กก. ประเภทฐานเดียว

เครื่องเชื่อมตำแหน่งประเภท HBJ03 ส่วนใหญ่ประกอบด้วยการหมุนของโต๊ะทำงานและหน่วยเอียงโดยวิธีการปรับและการหมุนของโต๊ะทำงาน สามารถวางชิ้นงานที่ยึดกับโต๊ะทำงานให้อยู่ในตำแหน่งที่เหมาะสมสำหรับการเชื่อมและการประกอบอุปกรณ์กลึงส่วนใหญ่จะใช้ในการขับเคลื่อนการเคลื่อนที่แบบหมุนของชิ้นงานที่ทำโดยมอเตอร์ AC เพื่อขับเคลื่อนตัวลดหนอนPINION ขาออกของตัวลดเกียร์ของตัวหนอนเป็นตาข่ายกับตลับลูกปืนแบบหมุนเพื่อหมุนตลับลูกปืนแกว่งที่เกี่ยวข้องกับโต๊ะทำงานเพื่อนำมาหมุนตามโต๊ะทำงานความเร็วของการหมุนของโต๊ะทำงานถูกควบคุมโดยอินเวอร์เตอร์ เพื่อให้ได้ความเร็วในการเชื่อมที่น่าพอใจมีการติดตั้ง FOOTSWITCH เพื่อควบคุมทิศทางการหมุนของโต๊ะทำงานการเอียงของตัวกำหนดตำแหน่งใช้มอเตอร์เพื่อขับเคลื่อนตัวลดหนอนแบบสองขั้นตอนซึ่งมีเอาต์พุต PINION MESHING กับภาคส่วนเพื่อให้บรรลุปีกนกที่ขับเคลื่อนเกียร์เซกเตอร์นั้นติดตั้งอยู่บนเพลายาวไดรฟ์ที่ยืดหยุ่นสามารถต้านทานช่วงเวลาที่เกิดภาวะไฟบริลหรือโหลดเกินได้ เพื่อปกป้องมอเตอร์และลดการบาดเจ็บจากการกระแทกระบบควบคุมไฟฟ้าประกอบด้วยกล่องควบคุมไฟฟ้าและรีโมทควบคุมที่แขวนอยู่อวัยวะไฟฟ้าส่วนใหญ่มาจากซีเมนส์ซึ่งมีประสิทธิภาพที่เชื่อถือได้อินเวอร์เตอร์ใช้ระบบ YASKAWA ซึ่งมีลักษณะของจอแสดงผลดิจิตอลที่มีเสียงรบกวนต่ำและมีความแม่นยำสูง ความเสถียรโดยรวมของความสามารถในการป้องกันการรบกวนสูง

พารามิเตอร์ทางเทคนิคหลัก:

การบรรจุสำหรับการขนส่งทางทะเลด้วยกล่องไม้
