รายละเอียดสินค้า:
|
| กำลังไฟฟ้าเข้า: | 3ph AC 380V 50Hz | ยกจังหวะ: | 7500 มม |
|---|---|---|---|
| ช่วงเส้นผ่านศูนย์กลางท่อ: | 8000–15000 มม. | ขนาดแพลตฟอร์ม: | 15000 × 9800 มม. |
| ความสามารถในการโหลดแพลตฟอร์ม: | 4000 กก | ความเร็วในการยกแพลตฟอร์ม: | 80–800 มม./นาที |
| มอเตอร์ยกแพลตฟอร์ม: | 2 × 3 kW | การควบคุมความเร็ว: | อินเวอร์เตอร์ |
| สไลด์เพลตพลังงานมอเตอร์: | 2 × 0.12 kW | ความเร็วในการเคลื่อนที่ของแผ่นเลื่อน: | 150–1500 มม./นาที |
| การยกแพลตฟอร์มทางไดรฟ์: | การมีเพศสัมพันธ์โซ่และเฟือง | เหมาะสำหรับความยาวสูงสุดของตะเข็บ: | 4500 มม |
| สไลด์มอเตอร์: | 300 × 300 มม. (2 ชุด) | ||
| เน้น: | พื้นที่ยกปั่นสายยาว,พื้นที่ยกท่อขนาดใหญ่,แพลตฟอร์มยกของหนัก |
||

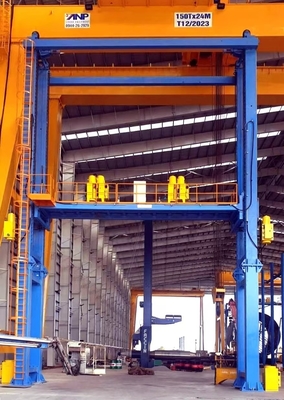

แพลตฟอร์มการผสมผสานแบบ gantry MH150 เป็นระบบยกของประเภทอุตสาหกรรมที่ออกแบบมาเพื่อการผสมผสานแบบยาวนาน (LS) ความแม่นยําสูงบนชิ้นงานทรงกระบอกขนาดใหญ่มาก เช่นหอพัดลมเครื่องบรรจุความดันโดยมีแรงยกสูงสุด 7500 มิลลิเมตร และระยะทางของแพลตฟอร์ม 15 เมตร × 9.8 เมตร มันมีผลงานที่แข็งแกร่ง ความจุสูงและระบบความปลอดภัยของผู้ใช้งานที่น่าเชื่อถือ
โครงสร้าง:
ระบบประกอบด้วยเสาตั้งสองเสา (ส่วนบนและส่วนล่าง) ระเบียบยกเครื่องกลไกยกเครื่องยนต์สองแกนโมดูลสไลด์, ระดับความปลอดภัย, และระบบควบคุมไฟฟ้าครบวงจร

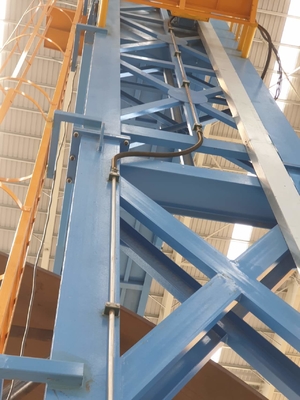

คอลัมน์:
สร้างจากโปรไฟล์และแผ่นที่ผสมผสาน ส่วนบนมีร่องทางตั้งสําหรับการเดินทางบน / ด้านล่างของแพลตฟอร์มที่แม่นยํา การออกแบบรับประกันความแข็งแรงและสมดุลโครงสร้างที่ดีเยี่ยม

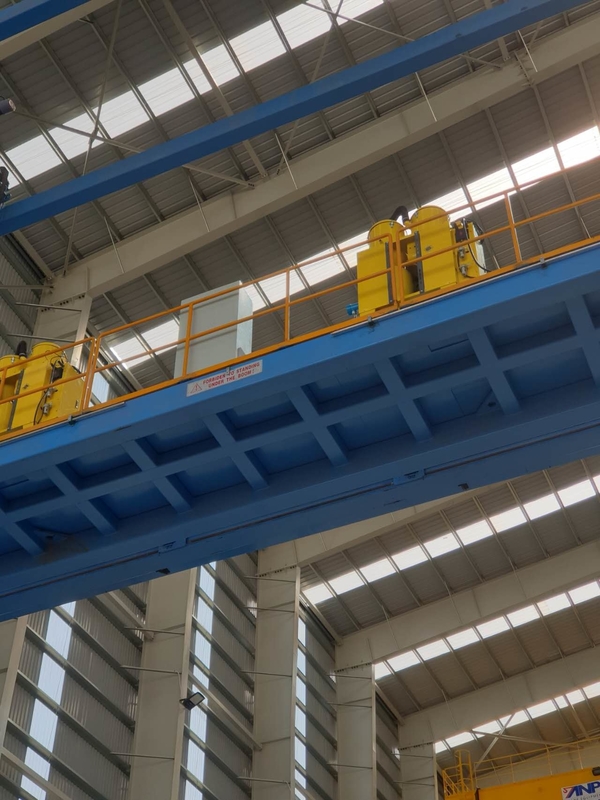

ระบบยก:
ผลิตจากโปรไฟล์และแผ่นปั่นกรอบกับพื้นกันคลื่นและสามด้าน guardrails
รถนําด้วยล้อนํา 6 ชุด ที่ปรับได้จากศูนย์กลาง
ระบบหยุดตกที่ล็อครถโดยกลไกเมื่อโซ่ล้มเหลว
หน่วยสไลด์แบบมอเตอร์สองหน่วย (300 × 300 มม) สําหรับการติดตั้งเทียนสลัด, พร้อมการนําทางเส้นทางของราคและพีเนี่ยน
อุปกรณ์ยก
ใช้มอเตอร์เบรคแอลซีแบบสองแบบ 3 kW พร้อมระบบขับขี่โซ่และสปิ๊คเก็ต พร้อมเครื่องคอนเตอร์เวย์สําหรับการยกที่เรียบร้อยและมั่นคง
| ไม่ ไม่ | รายการ | หน่วย | มูลค่า |
|---|---|---|---|
| 1 | พลังการเข้า | รางวัล | 3PH AC 380V 50Hz |
| 2 | การกระแทกที่สูงขึ้น | mm | 7500 |
| 3 | ระยะกว้างของท่อ | mm | 8000 ₹15000 |
| 4 | ขนาดของแพลตฟอร์ม | mm | 15000 × 9800 |
| 5 | ความจุที่ระบุของแพลตฟอร์ม | กก | 4000 |
| 6 | ความเร็วในการยก | mm/min | 80?? 800 |
| 7 | มอเตอร์ยกแพลตฟอร์ม | กิโลวัตต์ | 2 × 3 |
| 8 | กติกาความเร็ว | รางวัล | อินเวอร์เตอร์ |
| 9 | พลังงานของมอเตอร์แผ่นสไลด์ | กิโลวัตต์ | 2 × 012 |
| 10 | ความเร็วในการเคลื่อนไหวของแผ่นสไลด์ | mm/min | 150 ₹1500 |
| 11 | เครื่องยก | รางวัล | เครื่องเชื่อมโซ่และสปรอคเก็ต |
| 12 | ขนาดความยาวของเส้นเย็บ | mm | 4500 |
| 13 | ขนาดของสไลด์ที่ใช้เครื่องยนต์ | mm | 300 × 300 (2 ชุด) |
มอเตอร์ยกสองตัวที่มีปรับน้ําหนักเพื่อการเคลื่อนไหวตั้งเรียบ
โครงสร้างเชื่อมหนัก เหมาะสําหรับท่อขนาดใหญ่ขนาดกว้างไม่เกิน 15 m
ชุดล้อนําแบบปรับต่อการเคลื่อนย้าย เพื่อนําทางตั้งตรงอย่างแม่นยํา
อุปกรณ์ป้องกันการตกแบบบูรณาการ
อุปกรณ์เลื่อนสองแกนสําหรับการตั้งตําแหน่งไฟไหม้แบบยืดหยุ่น
ออกแบบให้ทํางานต่อเนื่อง (24/7) ในสภาพแวดล้อมชายฝั่งที่มีความชื้นสูง
