รายละเอียดสินค้า:
|
| กำลังโหลด: | 4000 กก | เส้นผ่านศูนย์กลางของโต๊ะทำงาน: | Ø1000มม. |
|---|---|---|---|
| ความเร็วในการหมุน: | 0.05 - 1.0 รอบต่อนาที | มุมการหมุน: | 360° |
| ควบคุมความเร็ว: | VFD (ไดรฟ์ความถี่ตัวแปร) | กำลังมอเตอร์หมุน: | 1.1 กิโลวัตต์ |
| ช่วงเส้นผ่านศูนย์กลางของเรือ (รองรับลูกกลิ้ง): | 150–720 มม. (สูงถึง 1150 มม. พร้อมจิ๊ก) | ระยะการจับของ 3 ช่องคาง Chuck: | ขนาด 100 ∼ 500 มม. |
| เน้น: | เครื่องวางตําแหน่งปั่นท่อแบบรองรับแบบสองแบบ,เครื่องวางตําแหน่งการปั่นท่อ Chuck 3 ช่อง,เครื่องตั้งตําแหน่งปั่นท่อ VFD |
||

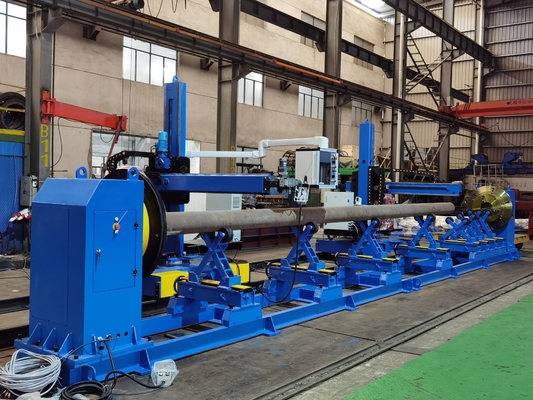

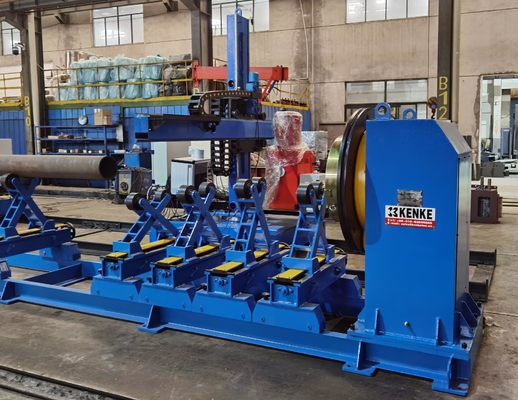

TWB40 เป็นเครื่องวางตําแหน่งการปั่นท่อที่มีประสิทธิภาพสูงที่ออกแบบมาเพื่อหมุนและจับส่วนประกอบทรงกระบอกให้ถูกต้องสําหรับการปั่นรอบรอบ (รอบรอบ)มันรวมตัวหัวที่แข็งแรง, โรลเลอร์รองรับแบบปรับได้สองตัว และชั๊ค 3 ช่องที่ตั้งใจตัวเองเพื่อการจัดการท่อที่ยืดหยุ่นและปลอดภัยเครื่องตั้งตําแหน่งนี้เหมาะสําหรับการใช้งาน TIG / MIG / MAG การปั่นอัมเปรเจจ้าสูงบนภาชนะความดัน, ท่อ และส่วนประกอบท่อยาว
Headstock พร้อมการขับเคลื่อนสเวน:
เครื่องขับเคลื่อนหมุนหลักประกอบด้วยมอเตอร์ AC + เครื่องลดหนอน การออกของเกียร์ C45 ที่แข็งกระชับการทํางานของหมุนหมุนที่ติดตั้งกับกรอบฐานรับประกันประสิทธิภาพการส่งไฟฟ้าสูงและการหมุนที่มั่นคง.
ระบบม้วนการสนับสนุนคู่
มีกลมรองรับที่ปรับได้ 2 กลม โดยมีล้อเหล็กบนขั้วที่ยกขึ้นด้วยมือระยะห่างและความสูงของม้วนสามารถปรับให้เหมาะสมกับกว้างของภาชนะสูงสุด 720 mm (หรือ 1150 mm กับอุปกรณ์ปรับระบายน้ํา)ระบบพัดลมนํามือ + โบกี้ ทําให้การตั้งตําแหน่งม้วนเส้นเรียบ
กรอบฐานภาระหนัก:
ฐานถูกเชื่อมจากเหล็กและแผ่นหนา. อินเตอร์เฟซที่ใช้เครื่องยนต์รับประกันการสอดคล้องที่เหมาะสมของหัวและรองรับม้วน.
ชัค 3 ช่องคาง
ชั๊กแบบมาตรฐานทําให้สามารถจับปลายท่อได้อย่างรวดเร็ว ภายในระยะความกว้าง 100-500 มม. ติดตั้งผ่าน T-bolts ไปยังโต๊ะหมุน
ระบบควบคุม:
อุปกรณ์พร้อม VFD (Variable Frequency Drive) สําหรับการปรับความเร็วโดยไม่ขั้นตอน และกล่องรีโมทคอนโทรล 6 เมตรสําหรับการทํางานระยะไกลที่ปลอดภัย
| ไม่ ไม่ | รายการ | รายละเอียด |
|---|---|---|
| 1 | รุ่น | TWB40 |
| 2 | ความจุ | 4000 กก. |
| 3 | พลังการเข้า | 3PH AC 380V 50Hz |
| 4 | กว้างโต๊ะทํางาน | Ø1000 มม |
| 5 | ความเร็วหมุน | 0.05 ∙ 1.0 รอบ / นาที |
| 6 | มุมหมุน | 360° |
| 7 | การควบคุมความเร็ว | VFD (Variable Frequency Drive) |
| 8 | พลังการหมุนมอเตอร์ | 1.1 กิโลกรัม |
| 9 | ระยะความกว้างของเรือ (รองรับม้วน) | ขนาด 150-720 มิลลิเมตร (ไม่เกิน 1150 มิลลิเมตรด้วยเจก) |
| 10 | ระยะการจับของ 3 ช่องคาง Chuck | ขนาด 100 ∼ 500 มม. |
| 11 | ความจุของกระแสไฟฟ้า | 500 A |
| 12 | ความยาวของสายการควบคุมทางไกล | 6 เมตร |
การหมุนแรงแรงป้อนแรงสูงสําหรับท่อหนัก
ระบบรองรับม้วนหลากหลายแบบสําหรับชิ้นงานหลายขนาด
ชั๊คที่ตั้งใจตัวเองสําหรับการตั้งท่ออย่างรวดเร็ว
ระบบควบคุมการหมุนแบบแปรเปลี่ยนเต็ม
ปรับปรุงความสามารถในการใช้งาน
การออกแบบแบบจําลองและสามารถบํารุงรักษาได้
